GEC2440核心版成功升级

更新时间: 2010-07-13 16:24:23来源: 粤嵌教育

    粤嵌科技是一家具有独立创新意识和以服务客户为中心的高科技公司,为适应广大客户的需求,粤嵌科技精心研究的GEC2440核心升级版经过一年的时间于七月初与大家见面。
    此次GEC2440核心开发板功能再一次升级在原功能上添加了更加丰富的资源。本核心板的此次升级不仅带来了产品质量以及服务的提高,更极大地满足了嵌入式学习者的要求。同时包括嵌入式的学习资料(包括测试程序 开发软件 使用说明等大量资料)一板多用,满足不同学习要求。
    目前,粤嵌科技是国内少数拥有研发核心板技术开发的公司之一,此次核心板的升级为旗下粤嵌教育提供了更优质的教学实验平台。 同时粤嵌科技的研发Arm系列开发板工作也在进行中!粤嵌科技将会推出更多更好的嵌入式开发平台与大家共享!

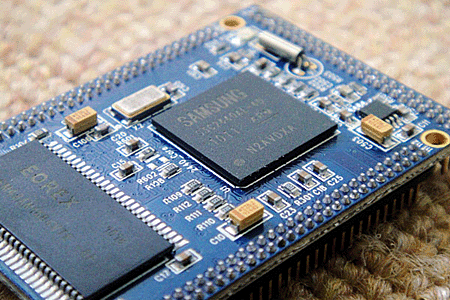

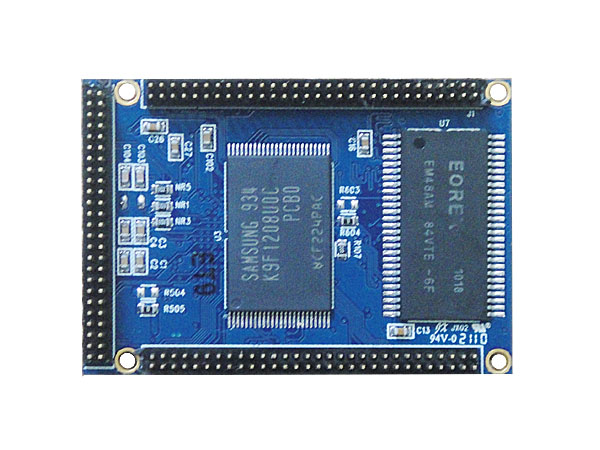

    产品名称: GEC2440核心板
    产品信息:体积小,使用方便,节省空间,更强功能;运行程序时更具稳定性;良好的电气连接性能;插针式设计,具有良好的物理连接性能和超强的抗震性能;经过了多次的项目应用,性能安全稳定;丰富的扩展引脚。


GEC2440核心板特性
CPU处理器:Samsung S3C2440,主频400MHz(最高可达533MHz)
SDRAM内存:板载64MB SDRAM(标准配置), 32bit数据总线SDRAM时钟频率高达100MHz(支持运行到133MHz),可以升级为128M
Nand Flash:板载64MB Nand Flash(标准配置),掉电非易失。可以升级为1G
CorePower:专业1.25V核心电压供电,完美解决CPU发热现象
Power:核心板采用3.3V供电
Powerled:1个核心板电源指示灯
核心板接口:170PIN直插
尺寸:微型核心板:50mm x 35mm(国内最小核心板)

硬件功能介绍:
◆ 采用三星公司的 S3C2440A-40,系统可稳定运行在405MHZ,主频最高可达530 多MHz;
◆ 标配64M(可选128M)SDRAM

◆ 标配64M(可选256M)NAND Flash  <通过拨动开关设置NOR/NAND启动>
◆ 2M 字节 NOR Flash
◆ 100M 以太网接口,采用的是DM9000,带传输和连接指示灯;
◆ LCD 和触摸屏接口,通过底板的50pin插槽引出,在驱动板上引出50pin跟40pin的接口,方便客户选用。
触摸屏接口适应:3.5寸、4.3寸、5寸、7寸、8寸LCD
◆ VGA 接口
◆ 2 个 USB HOST,S3C2440 内置的,符合 USB 1.1,其中一个 USB HOST 接口是复用的;
◆ 一个 USB Device,S3C2440 内置的,符合 USB 1.1;
◆音频(Audio)1路立体声音频输出接口(标准3.5mm接口),1路麦克风接口

◆ 2 路 UART 串行口,波特率可高达 115200bps,并具有 RS232 电平转换电路,其中一路为完整串口;
引出RS485转换接口,通过开关设置232与485转换。串口(UART) 3个串行口, COM0为RS232 DB9接口(亦引出TTL接口),COM2和COM3为2.0mm间距
◆ 红外收发电路
◆ SD/MMC卡 1个SD/MMC卡存储接口
◆ Embedded-ICE (20 脚标准 JTAG)接口和并口式 JTAG 接口,支持 ADS,SDT 软件的下载和调试以及 FLASH 的烧写;
◆ 串行 EEPROM :AT24C02 4Kbytes EEPROM,IIC 接口;
◆ SPI 接口;
◆ 数字摄像头接口
◆ 4 个 LED 灯;
◆ 板载MIC麦克风;
◆ 开关电源,分布式电源供电;
◆ 按键(buttons) 6个用户按键
◆ I2C器件(I2C bus)  AT24C08
◆ CAN总线接口
◆ 复位键
◆ AD输入(AD input)  可调电阻AD输入实验
◆ PWM 控制蜂鸣器 PWM 控制蜂鸣器(有拨扭开关控制)
◆ PWM 控制引脚扩展槽(便于蜂鸣器以外的PWM控制)
◆ 实时时钟(RTC) 板载实时时钟,带有备份锂电池
◆ 扩展接口槽(Expansion)<尽量引出同IO组>
●1个34pin 2.0mmGPIO接口(含8条中断)
●1个40pin 2.0mm系统总线接口
