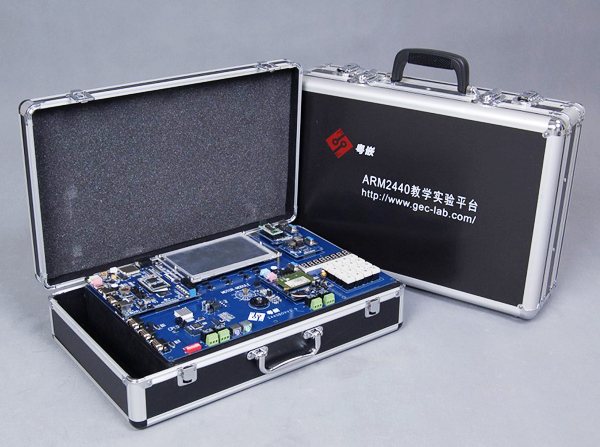

GEC2440 ARM9实验箱

更新时间: 2013-07-01 14:21:05来源: 粤嵌教育

GEC2440教学实验平台适合高等院校《嵌入式系统原理开发与设计》课程的实验教学, 可以移植linux、uclinux、VxWorks、ucosII、WinCE等嵌入式操作系统,适合嵌入式系统的实验教学、课题开发、毕业设计及电子设计竞赛等,同时该系统也是电子工程师们理想的开发工具。


系统结构简介:
GEC2440教学实验平台属于一种综合的教学实验系统,该系统采用了目前在国内普遍认同的32位微处理器,ARM920T核,实现了多模块的应用实验。它是集学习、应用编程、开发研究于一体ARM实验教学系统。在实验板上有丰富的外围扩展资源(数字、数字量IO输入输出,WIFI、射频模块,GPRS、GPS模块,摄像头、语音编解码、人机接口等单元),可以完成ARM的基础实验、算法实验和数据通信实验、以太网实验。

通过该平台,我们可以进行以下的教学科研活动:

教学:通过该平台,我们可以进行常规的教学,也可以进行创新的项目化教学。

科研:该平台囊括了目前市面上几乎所有开发板的功能,如串口,USB接口,以太网,真彩液晶,触摸屏,RFID,GPS,GPRS,WIFI,摄像头等等,通过该平台可以轻松的进行科研。

竞赛:老师带领的竞赛团队可以通过该平台掌握嵌入式ARM所有接口调试技术,还可以让学生进行新模块开发积累技术以便为以后竞赛中的模块做准备。通过该平台的学习,学生可以在目前国内所有的电子竞赛顺利胜出。

实训:为了加强学生动手能力,粤嵌提供了相关实训项目,如智能家居,数据采集系统,电子数码相框等,可以让学生动手模拟完成一个完整产品。

培训:粤嵌是华南地区最大的嵌入式培训认证中心,同时也是ARM公司的ATC培训中心,经过ARM公司授权,可以和学校建立长期培训合作关系,进行学生培训考证,增强学生的就业能力。

ARM嵌入式实验系统参数
(一)、实验箱硬件指标参数
★1. 整体结构:采用“核心板+中层板+应用底板+仿真器”方式设计,既可组合使用,也可分别使用,方

便实验开发。
2. 核心板资源:
★◆ 采用三星公司的 S3C2440AL-40,系统可运行在405MHZ,主频最高可达530多MHz;
★◆ 64M 字节的 SDRAM,由两片 K4S561632 组成,工作在 32 位模式下,可支持128M;
★◆ 64M 字节 NAND Flash,采用的是 K9F1208,可以兼容 32M,128M ,1G字节;
3.中层板资源:
   ◆ 10M/100M 以太网接口,采用的是DM9000AEP,带传输和连接指示灯;
    ◆ 1 个 USB HOST,S3C2440 内置的,符合 USB 1.1,其中一个 USB HOST 接口是复用的;
   ◆ 1个 USB Device,S3C2440 内置的,符合 USB 1.1;
    ◆ 支持音频输入和音频输出,音频模块由 S3C2440 的 IIS 音频总线接口和 UDA1341 音频

编码解码器组成,板上还集成了一个 MIC,用于音频输入;
    ◆ 1路 UART完整 串行口,波特率可高达 115200bps,并具有 RS232 电平转换电路,1路

RS232转RS485,1路接红外收发器;另外,这3路可扩展为TTL;
   ◆ SD 卡接口,兼容 SD Memory Card Protocol 1.0 和 SDIO Card Protocol 1.0;
    ◆ Embedded-ICE (20 脚标准 JTAG)接口和并口式 JTAG 接口,支持 ADS,SDT 软件的下

载和调试以及 FLASH 的烧写;
   ◆ 串行 EEPROM :AT24C08 EEPROM,IIC 接口;
◆SPI接口;
◆CAN总线接口

4.应用底板资源:
★◆EPM240 CPLD 扩展模块和外围电路
◆7寸群创LCD 和触摸屏;
◆ 高清VGA接口;
◆继电器控制模块;
◆直流电机模块;
◆步进电机模块;
◆16 个可编程用户按键(带有驱动程序),1 个复位按键,4 个扫描中断复用按钮;
◆ADC模拟;
◆数字摄像头接口;
   ◆ 蜂鸣器,4 个 LED 灯;
   ◆ 6个按键;
★◆无线WIFI模块(接口)
★◆温度传感模块(接口)
★◆湿度传感模块(接口)
◆ 1 个 GPS 模块(选配),内置 SIRFⅢ芯片;
◆ 1 个 RFID 射频模块(选配),支持非接触式 Mifare 芯片卡;
◆ 1 个 MCU-CAN 模块(选配),可以与实验箱通过 CAN 协议通讯;
◆ 1 个 USB 蓝牙模块(选配),支持蓝牙 2.0 协议;
◆ 1 个 USB 无线网卡工业模块(选配),支持 IEEE802.11b;
◆ 1 个 USB 摄像头模块(选配),130 万像素;
◆ GSM/GPRS 模块(选配),内嵌 TCP/IP 协议,可以实现拨打、接听电话,收发短信,上网功能;
(二)、实验箱软件指标参数
★1、嵌入式技术产品实战开发实验方案:(重点)
(1)、ARM+CPLD环保温度采集系统总体技术方案
(2)、基于ARM+CPLD的网线测试系统方案
(3)、基于WEB的网络mp3点播系统总体技术方案
(4)、嵌入式Linux游戏机总体技术方案
(5)、嵌入式电子数码相册总体技术方案
(6)、嵌入式网络广告投放系统总体技术方案
(7)、嵌入式网络家电控制系统总体技术方案
(8)、嵌入式技术室内控制机
(9)、支持手机远程控制的智能家居监测终端总体技术方案
(10)、嵌入式技术智能娱乐终端项目方案
(11)、汽车智能监控教学系统

2、ARM实验系统软件表:
Windows CE 6.0 / Embedded Linux 2.6.21
Boot loader:
Eboot/U-boot.1.1.6

文件系统:
Cramfs+Yaffs2(NAND Flash)
Image Download:
DM9000(10M/100M 以太网)

驱动程序:
8〞TFT 640X480 LCD驱动
四线电阻式触摸屏
AC97音频接口(音频输入/输出)
USB1.1(主)
USB集线器  USB存储/鼠标/键盘/蓝牙/无线网卡/摄像头
Debug Uart
串口
IrDA红外
RS485
串口通信MMC/SD存储卡
CMOS摄像头
DM9000以太网设备驱动
VGA输出
硬件RTC时钟
11 KP矩阵键盘
JOYSTICK按键
LED1~LED5
168Pin 扩展插槽
