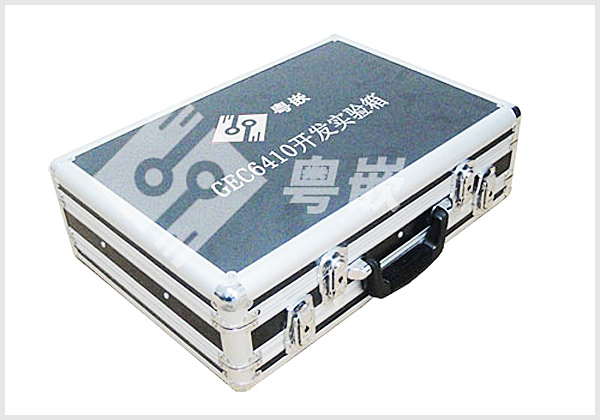

GEC6410 ARM11实验箱

更新时间: 2014-12-30 11:35:17来源: 粤嵌教育

S3C6410是基于SAMSUNG的16/32位RSIC微处理器S3C6410X的一款开发平台,S3C6410X是基于ARM1176JZF-S核的用于手持、移动等终端设备的通用处理器。S3C6410是一款低功率、高性价比、高性能的用于移动电话和通用处理RSIC处理器。为2.5G和3G通信服务提供了优化的硬件性能,采用64/32bit的内部总线架构,融合了AXI、AHB、APB总线。还有很多强大的硬件加速器,包括运动视频处理、音频处理、2D加速、显示处理和缩放。一个集成的MFC(Multi-Format video Codec)支持MPEG4 /H.263/H.264编解码和VC1的解码,这个硬件编解码器支持实时的视频会议以及NRSC和PAL制式的TV输出。内置一个采用最先进技术的3D加速器,支持OpenGL ES 1.1/ 2.0和D3DM API能实现4Mtriangles/s的3D加速。

S3C6410包括优化的外部存储器接口,该接口能满足在高端通信服务中的数据带宽要求。接口分为两路,DRAM和Flash/ROM/DRAM端口。DRAM端口可以通过配置来支持Mobile DDR、DDR、Mobile SDRAM、SDRAM。Flash/ROM/DRAM端口支持NOR-Flash,NAND-Flash,OneNAND,CF,ROM等类型的外部存储器任意的Mobile DDR、DDR、Mobile SDRAM、SDRAM存储器。

为了降低整个系统的成本和提升总体功能,S3C6410包括很多硬件功能外设:Camera接口,TFT 24bit真彩色LCD控制器,系统管理单元(电源始终等),4通道的UART,32通道的DMA,4通道定时器,通用I/O口,I2S总线,I2C总线,USB Host,高速USB OTG,SD Host和高速MMC卡接口以及内部的PLL时钟发生器。


  产品参数:

  6410实验箱硬件资源


  中央处理器
  ◆CPU:三星S3C6410X, ARM1176JZF-S,16KB/16KB I/D Cache,16KB/16KB I/D TCM,主频667MHz;


  外部存储器
  ◆内存:Mobile DDR 128MB(2片16位的DDR RAM芯片组成32位接口);
  ◆Nand Flash:2G(8位)
  ◆Nor Flash:1M(16位);


  视频编解码器
  ◆支持MPEG4/H.263/H.264的编解码,VC1(WMV9)的解码
  ◆性能:720×480 30FPS


  串口
  ◆2路9线全双工异步串行口0,波特率高达921600bps;
  ◆1路5线硬件流控制异步串行口,波特率高达921600bps;
  ◆2路扩展串口,TTL电平;


  网络接口
  ◆一个100M标准以太网接口,带联接和传输指示灯;


  USB接口
  ◆一个USB HOST(USB 1.1规范)接口,支持全速(12Mbps)或低速(1.5Mbps)传输;
  ◆两个USB OTG(USB2.0规范)接口,支持高速(480Mbps)、全速(12Mbps)或低速(1.5Mbps)传输;红外通讯接口
  ◆Irda红外数据通讯口;


  音频接口
  ◆AC97音频Codec接口,一路立体声输出、一路立体声线路输入、一路麦克输入;


  存储卡口
  ◆一个SD卡接口,最大支持8GSD卡;


  视频和触摸屏接口
  ◆一个50芯LCD接口引出了LCD控制器和触摸屏的全部信号;
  ◆板上标准配置7’触摸屏(800×480)
  ◆支持屏幕分辨率可达到1024×1024像素;
  ◆标准VGA接口,带有i2c总线,可以读取显示器型号信息;
  ◆标准复合视频信号输出;
  ◆支持S端子视频信号输出;


  摄像头接口
  ◆板子自带象素摄像头,并有一个摄像头扩展口可接用户其他型号摄像头;


  调试及下载接口
  ◆一个20芯Multi-ICE标准JTAG接口,用来进行程序调试和FLASH的烧写;


  电源接口
  ◆CPU单独使用专用电源管理芯片,分别为内核、IO、DDRRAM等供电,稳定可靠,同时可以更有效的管理电源;
  ◆底板采用开关电源供电,输入直流电压是5V,带电源开关和指示灯,带过压保护,过流保护;


  IIC接口
  ◆支持Master/Slave transmitter/receive mode


  SPI接口
  ◆支持两路SPI接口;


  键盘接口
  ◆支持8×8矩阵键盘;


  其它:
  ◆时钟源内部实时时钟,配有后备电池;
  ◆复位电路专用复位芯片,带手动复位按键;
  ◆板上的地址线、数据线全部采用驱动芯片74LVc164245进行了隔离;
  ◆地址、数据线扩展口,方便学校二次教学开发;
