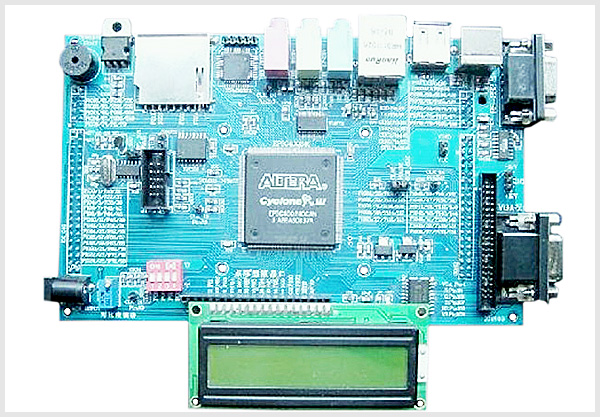

GEC-3C40 SOPC开发板

更新时间: 2014-12-30 14:29:53来源: 粤嵌教育浏览量:2783

◆ 该系统适用于大学生数字电路实验、EDA实验、计算机组成实验、单片机实验、8088核微机接口实验、电子系统设计综合实验等;
◆ 可用作科研、全国大学生电子设计竞赛训练、毕业设计和课程设计开发或课外科技活动及现代电子系统应用开发与学习平台;
◆ 数字电子技术验证性实验与自主创新设计性实验,VHDL/Verilog硬件描述语言学习;研究生课题项目实现开发;
◆ EDA技术实验,以及通信、自动化控制、计算机组成及电子信息工程类实验;基于各类接口模块的综合实验与自主创新开发;
◆ 利用提供的8051 IP核实现单片机原理与应用技术学习,及其开发实验,以及基于SOC片上系统的单片机核与FPGA软硬件联合开发;
◆ 板载基于ARM内核Cortex-M3之STM32系列32位闪存微控制器基于突破性的ARM  Cortex-M3 内核,这是一款专为嵌入式应用而开发的内核。

嵌入式开发板


GEC 3C40A+Cortex-M3型EDA技术实验开发适配板配置如下:
☆ FPGA EP3C40Q240:
1)约200万门规模;
2)约4万逻辑宏单元;
3)120万RAM bit,是FLEX 10K10的2016倍;
4)22对LVDS差分通道;
5)252个9X9bit嵌入式硬件数字乘法器;
6)4个锁相环,可分/倍频范围:2kHz-1300MHz;
7)8个差分专用时钟通道。
☆ 专用IC:
1)CPLD EPM3032A;
2)Cortex-M3 ,STM32系列32位闪存微控制器
3)FPGA掉电保护配置Flash: 16M,EPCS16;
4)ADC/DAC接口模块;
5)其他IC。
☆ 多类型液晶驱动口:
1)可驱动多种字符型液晶显示器:2行X16字符型,4行X16字符型,4行X20字符型;
2) 点阵型液晶(64X128);
3)数字彩色液晶显示屏:800X480数字TFT彩屏;
4)良好电磁兼容性主板。
☆ 多类型通信接口:
1)VGA接口;
2)RS232串口;
3)USB电源口;
4)键盘PS/2口;
5)JTAG口。
☆ 其他配置1:
1)4个锁相环时钟输入口;
2)40针I/O扩展口。
☆ 其他配置2:
1)混合电压源1.2V;
2) 2.5V;
3) 3.3V;
4) 5V;
5)蜂鸣器;
6)20M时钟源。
7)SD卡接口;
8)以太网口;
9)语音采样口;
10)立体声输出口;
11)MIC模拟输入口等。
☆ 提供嵌入式高速8051单片机IP核:配置在此FPGA中全兼容的工业级8051单片机核。此51CPU核主频可达250MHz(是传统51单片机的20倍),而占用逻辑宏单元不到1800LCs,内部RAM/ROM可根据需要随意设置(程序ROM64kB)。利用此8051核可实现SOC片上系统设计,实现常规FPGA无法企及的强大功能!
☆ 基于NiosII CPU核的SOPC设计:由于EP3C40 FPGA的巨大逻辑资源规模和内部RAM规模,可以完成单片型SOPC系统设计。
☆ 提供FIR/NCO/FFT等IP核:提供基于FPGA的FIR、NCO、FFT等IP核。这些核对利用FPGA完成数字信号处理十分关键。
